BIC - Conversion flange from rectangular to circular for centrifugal fans

Manufacturer	SODECA, S.A.
Description	Flange: BIC-820-CB
Length	213
Unit width	184
Unit height	350

Input width	130
Input height	160
Output radius	100
Output diameter	200
Omniclass number	23.33.33.00

CAD models

Request for quotation

Product selection

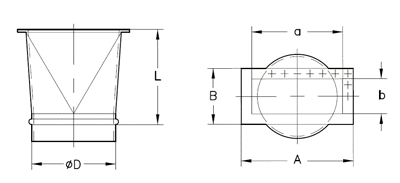

Index	Selector	Model	L (mm)	ØD (mm)	a (mm)	b (mm)	A (mm)	B (mm)
1	1	BIC-820-CB	300	200	160	130	213	184
2	2	BIC-1428	300	250	286	202	350	260
3	3	BIC-1733	450	355	400	300	478	372
4	4	BIC-2240	450	355	400	300	478	372
5	5	BIC-242	200	100	95	60	155	120
6	6	BIC-248	200	112	105	66	165	126
7	71	BIC-254	200	125	115	75	175	135
8	72	BIC-260	200	150	125	85	185	145
9	73	BIC-463	200	200	125	85	185	145
10	74	BIC-467	250	224	130	90	190	150
11	75	BIC-571	250	250	145	95	205	155
12	76	BIC-640	250	250	200	125	260	185
13	77	BIC-645	250	250	224	140	284	200
14	78	BIC-650	250	250	250	160	310	220
15	79	BIC-790	250	180	112	80	172	140
16	80	BIC-852	250	280	280	180	340	240
17	129	BIC-856	280	355	280	180	340	240
18	130	BIC-863	280	355	315	200	375	260
19	131	BIC-971	280	400	355	224	425	294
20	132	BIC-980	300	250	200	140	270	210
21	133	BIC-990	300	280	224	160	294	230
22	134	BIC-1080	300	250	200	140	270	210
23	135	BIC-1090	300	280	224	160	294	230
24	136	BIC-1250	450	400	400	280	480	360
25	137	BIC-1456	450	450	450	315	530	395
26	138	BIC-1663	450	500	500	355	580	435
27	139	BIC-1671	450	630	560	400	660	500
28	140	BIC-2080	450	710	630	450	730	550
29	141	BIC-230	300	230	207	148	277	218
30	142	BIC-250	300	250	231	166	301	236
31	143	BIC-1445/E	450	450	450	355	538	445
32	144	BIC-1650/E	450	500	500	400	590	490
33	145	BIC-1650/M	450	500	507	381	587	441
34	146	BIC-1856/E	450	560	560	450	660	550
35	147	BIC-540	300	180	140	120	224	206
36	148	BIC-545	300	180	170	135	255	222
37	149	BIC-550	300	224	200	150	296	246
38	150	BIC-752	300	224	200	160	296	256
39	151	BIC-760	300	250	220	180	316	276
40	152	BIC-880	300	315	290	190	360	249
41	153	BIC-270	300	270	300	162	370	221
42	154	BIC-512	300	112	86	75	118	104
43	155	BIC-514	300	140	107	83	147	122
44	156	BIC-616	300	160	125	103	172	153
45	157	BIC-620	300	200	100	105	153	159
46	158	BIC-718	300	180	146	115	192	169
47	159	BIC-820	300	200	156	160	213	184
48	160	BIC-922	300	224	216	140	282	204
49	161	BIC-1025	300	250	250	165	314	229
50	162	BIC-1128	300	280	300	180	364	224
51	163	BIC-1231	300	315	320	200	384	266
52	164	BIC-1435	300	355	280	228	344	294
53	165	BIC-1640	300	400	320	250	404	336
54	166	BIC-1845	450	450	360	284	444	370
55	167	BIC-2050	450	500	450	315	545	412
56	168	BIC-2563	450	630	600	410	706	512
57	169	BIC-922-T	300	180	216	140	282	204
58	170	BIC-1025-T	300	200	250	165	314	229
59	171	BIC-1128-T	300	224	300	180	364	244
60	172	BIC-1231-T	300	250	320	200	384	266
61	173	BIC-1435-T	300	280	280	228	344	294
62	174	BIC-1640-T	300	280	320	250	404	336
63	175	BIC-1845-T	450	355	360	284	444	370
64	176	BIC-2050-T	450	400	450	315	545	412
65	177	BIC-1031	300	315	315	250	385	320
66	178	BIC-1135	450	355	355	280	425	350
67	179	BIC-1240	450	400	400	315	480	395
68	180	BIC-1445	450	450	450	355	540	445
69	181	BIC-1650	450	500	500	400	590	490
70	182	BIC-1856	450	560	560	450	660	550
71	183	BIC-2063	450	630	630	500	750	620
72	184	BIC-2271	450	710	710	560	840	690
73	185	BIC-2380	600	800	800	560	920	680
74	186	BIC-2590	600	900	900	630	1020	750
75	187	BIC-28100	600	1000	1000	710	1120	830
76	188	BIC-355	300	350	361	256	441	336
77	189	BIC-560	450	560	569	404	669	504
78	190	BIC-635	450	630	638	453	738	553
79	191	BIC-710	450	710	715	507	815	607
80	192	BIC-1840	150	370	273	210	353	303
81	193	BIC-2045	190	400	330	270	420	360
82	194	BIC-565	450	560	560	355	660	457
